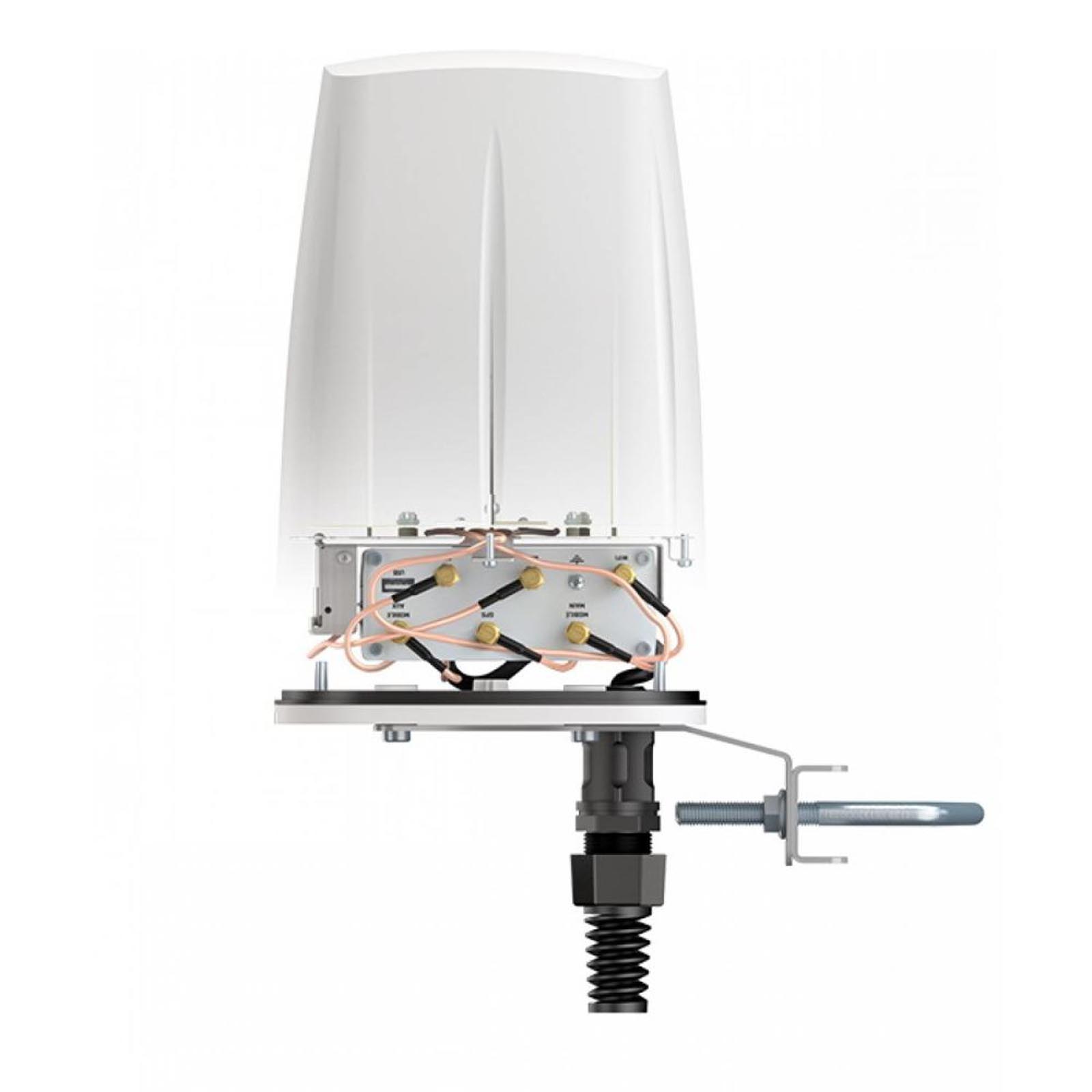

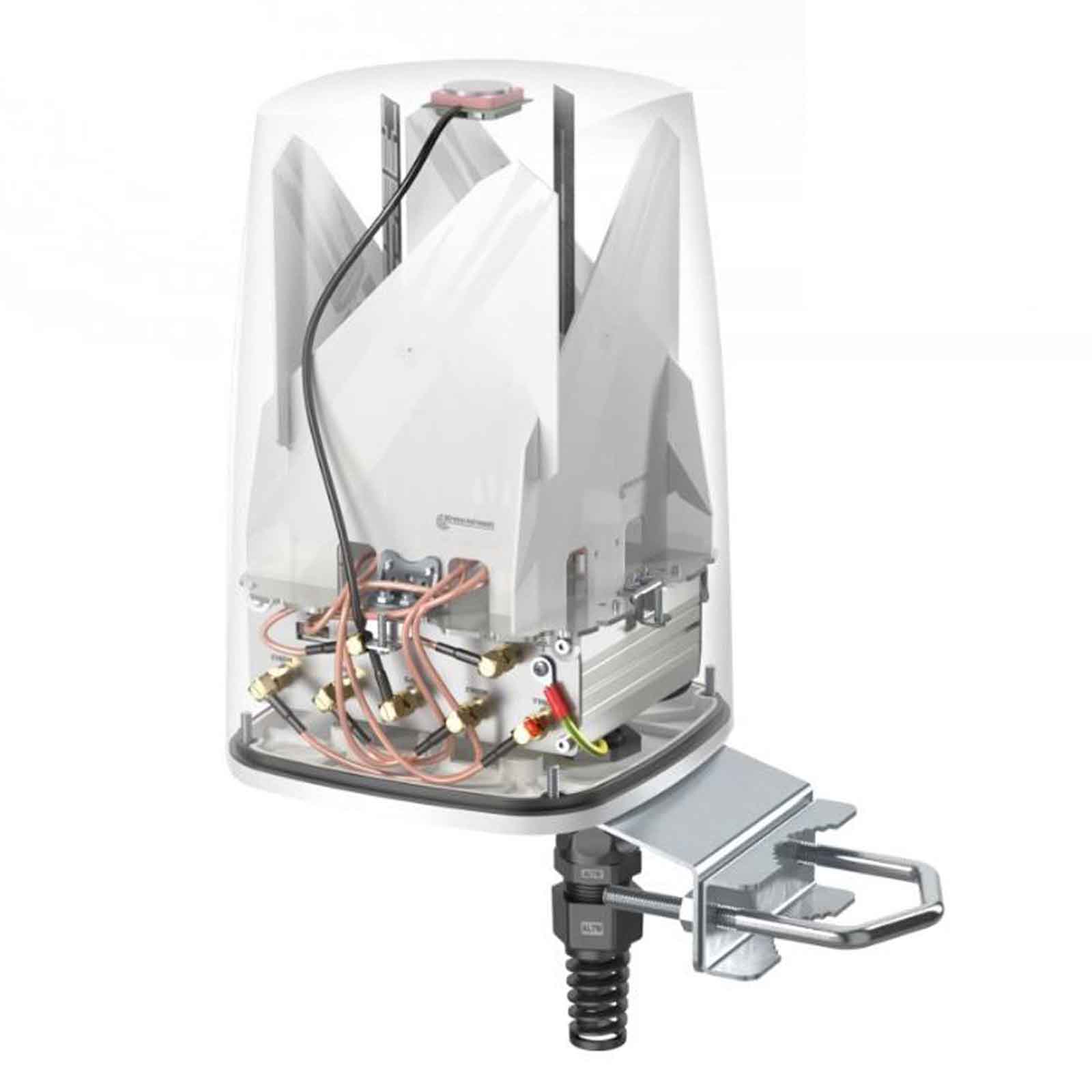

QuSpot AX50S dla Teltonika RUTX50, Teltonika RUTM51, Teltonika RUTM54 to zintegrowana wielopasmowa antena dookólna 4x4 MIMO LTE i 5G + antena dookólna WiFi + antena GPS + antena Bluetooth. Przeznaczona jest do użytkowania zewnętrznego w instalacjach mobilnych i stacjonarnych, np. w instalacjach przemysłowych, CCTV, hotspotach, jachtach, łodziach, przyczepach kempingowych itp.
Antena wykorzystywana jest w najpopularniejszych dostępnych pasmach LTE (3, 7, 20). Używana jest do budowania stacji po stronie klienta działającej we wszystkich dostępnych pasmach operatora - LTE/3G 694-960 MHz, 1700-2700 MHz (B3, B7, B20) i 3.3 - 4.3 GHz oraz 5G. QuSpot dla RUTX50 to antena zewnętrzna zaprojektowana w celu zapewnienia niezawodnej łączności bezprzewodowej w różnych środowiskach. Ten produkt to kompleksowe rozwiązanie, które integruje wielokierunkowe anteny 5G i Wi Fi o wysokim zysku z RUTX50 w jednej obudowie IP67. Taka integracja pozwala na wdrożenie nowych rozwiązań zewnętrznych RUTX50.

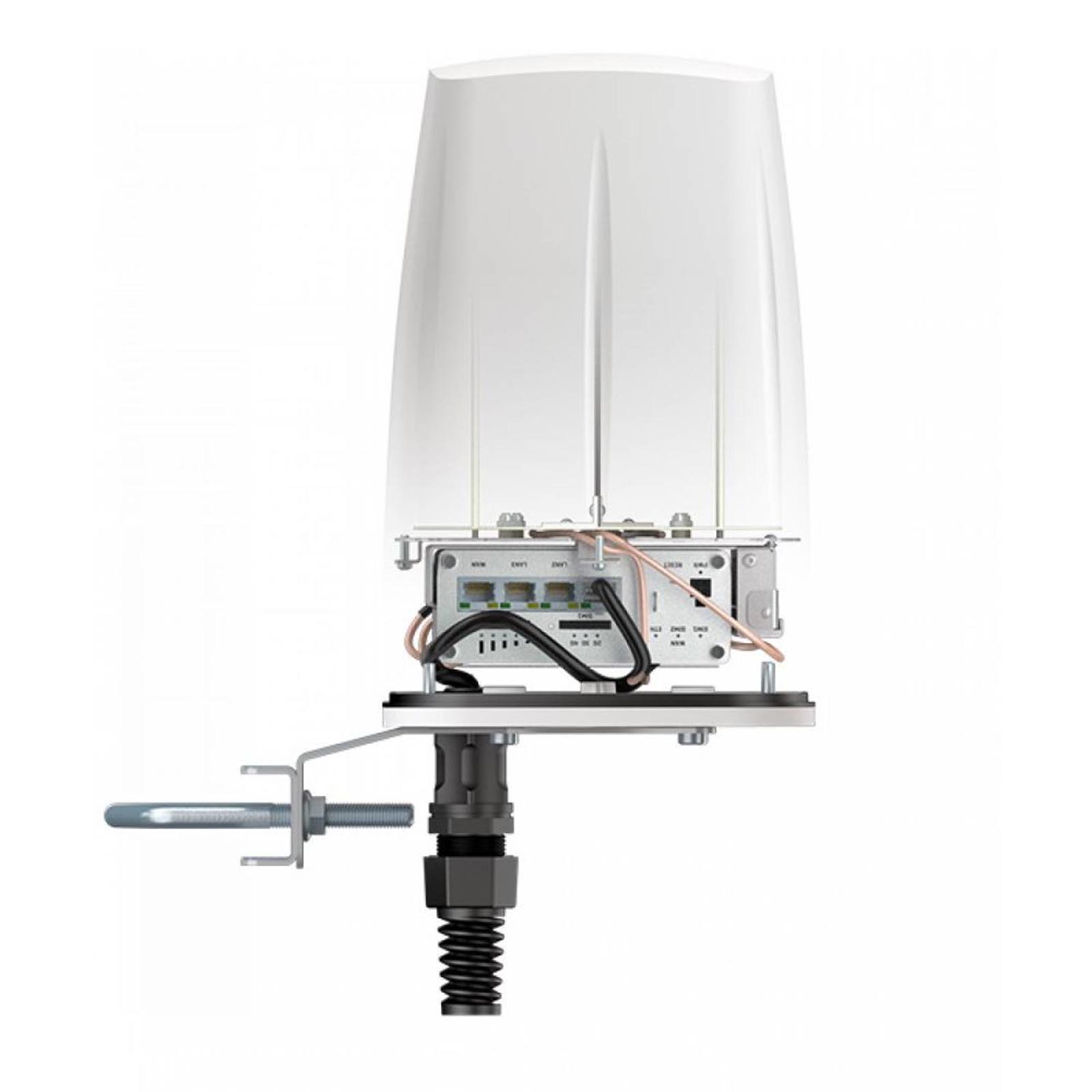

QuSpot ma przestrzeń instalacyjną do zamontowania urządzenia RUTX50/RUTM51/RUTM54, zasilanie elektroniki odbywa się poprzez pasywne PoE. QuSpot posiada obudowę odporną na warunki zewnętrzne (IP67), może być przymocowany do masztu za pomocą systemu mocowania dołączonego do zestawu.
Ważne: Antena nie obsługuje pasma B32! Teltonika RUTX50, Teltonika RUTM51, Teltonika RUTM54 oraz antena QuSpot AX50S tworzą razem kompletne, zintegrowane rozwiązanie z wbudowanym routerem i antenami wielopasmowymi w jednej obudowie.
Uwaga: Router sprzedawany jest oddzielnie. Najważniejsze cechy:
- Wszystkie anteny i router Teltonika zintegrowane w jednej obudowie
- Antena zewnętrzna działa w każdych warunkach pogodowych, IP67
- Idealnie dopasowana antena do routera
- Obsługa pasywnego PoE
- Łatwa w montażu
- Dual SIM - znacznie obniża koszty roamingu
Specyfikacja LTE
|
|
Zysk energetyczny
|
0.617 - 0.96 GHz: 2 dBi 1.7 - 2.7 GHz: 4 dBi 3.3 - 4.3 GHz 4.5 dBi |
Częstotliwość pracy
|
0.617 - 0.96 GHz 1.7 - 2.7 GHz 3.3 - 4.3 GHz |
Polaryzacja
|
V |
VSWR
|
<2.00, max <2.50 |
Wspierane pasma LTE
|
LTE: 1, 2, 3, 4, 5, 7, 8, 9, 10, 12, 13, 14, 1, 2, 3, 4, 5, 7, 8, 9, 10, 12, 13, 14, 17, 18, 19, 20, 22, 25, 26, 27, 28, 29, 30, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 48, 49, 52, 53, 65, 66, 67, 68, 69, 71, 85, 103, 1067, 18, 19, 20, 22, 25, 26, 27, 28, 29, 30, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 48, 49, 52, 53, 65, 66, 67, 68, 69, 71, 85, 103, n77, n78, n80, n81, n82, n83, n84, n86, n89, n90, n95, n97, n98, n100, n101
5G: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n34, n38, n39, n40, n41, n48, n53, n65, n66, n67, n71, n77, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n256 |
Kąt promieniowania
|
360°/35°±5° |
Impedancja
|
50 Ohm |
Specyfikacja WiFi
|
|
Zysk energetyczny
|
2.40 - 2.50 GHz: 6 dBi 4.7 - 6.0 GHz: 7.5 dBi |
Częstotliwość pracy
|
2.40 - 2.50 GHz 4.7 - 6.0 GHz |
Polaryzacja
|
V |
VSWR
|
<1.70, max <2.00 |
Impedancja
|
50 Ohm |
Kąt promieniowania
|
360°/25°+/-5° |
Specyfikacja GPS
|
|
Częstotliwość pracy
|
1.56 – 1.61 GHZ |
VSWR
|
<2.00 |
Zysk
|
3 dBi |
Zysk 3V
|
28 dBi |
Napięcie wejściowe DC
|
2.5 V ~ 6.5 V |
Pobór mocy
|
2.5-6.5mA |
Impedancja
|
50 Ohm |
Polaryzacja
|
RHCP (prawostronna polaryzacja kołowa) |
Specyfikacja mechaniczna
|
|
Złącze
|
RJ45 |
Materiał
|
ABS, aluminum, PTFE |
Klasa szczelności
|
IP67 |
Temperatura pracy
|
-40 + 75 °C |
Wymiary urządzenia
|
240 x 160 x 160 mm |
Waga urządzenia
|
1,5 kg |
|
