    ATTE xPoE-6-11-OF
    284,30 zł
    231,14 zł netto

    Dostępność: dostępne
    Producent: ATTE Power
    szt:



    Najtańsza dostawa: (pokaż wszystkie)
  • DHL (przedpłata) - 18,00 zł

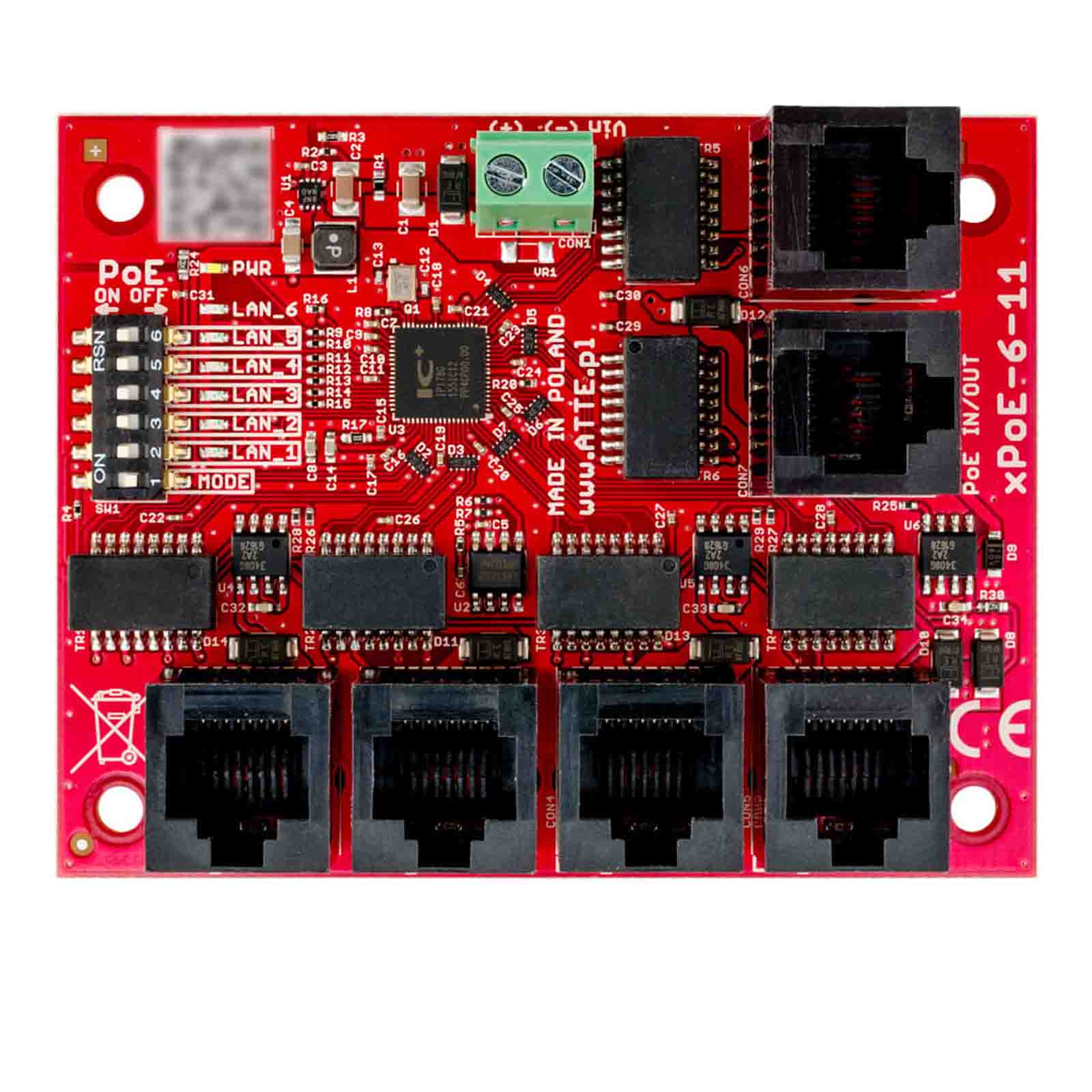

  • ATTE xPoE-6-11-OF to switch PoE, wyposażony w 6x portów Fast Ethernet 10/100 Mb/s (5x PoE, 1x Uplink), bezpieczniki elektroniczne, tryb Long Range, moduł do zabudowy, bez zasilacza.

    xPoE-6-11-OF został zaprojektowany jako uniwersalny przełącznik sieciowy PoE dedykowany do systemów telewizji przemysłowej IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu lub przeciążeniu pojedynczych gałęzi zasilania oraz automatyczny powrót napięcia po ustąpięniu awarii. Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

    Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP. Switch umożliwia pracę w dwóch trybach: standardowym i przedłużonego zasięgu. Kiedy przełącznik Long Range znajduje się w pozycji OFF wszystkie porty pracują z prędkością 100 Mbps i oferują zasięg sieci Ethernet do 100 metrów. Po przełączeniu dipswicha w pozycję ON zasięg zostaje zwiększony do 280 metrów, a prędkość na portach od 1 do 4 zmniejszona do 10 Mbps. Przepustowość ta jest wystarczająca do sprawnej obsługi jednej kamery. W obu trybach prędkość portów UpLink 5 oraz 6 wynosi 100 Mbps.

    Dzięki włączonemu trybowi LongRange zapewniamy większą elastyczność w rozmieszczaniu kamer. Zwiększenie odległości od przełączniku pozwala na łatwiejsze pokrycie dużego obszaru bez konieczności budowy dodatkowych punktów dystrybucyjnych.

    Tryb "STANDARD" (MODE = OFF):
    • LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, zasięg do 100m
    • LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
    • LAN 6 - 10/100 Mbps, zasięg do 100m
    Tryb "LONG RANGE" (MODE = ON):
    • LAN 1 ... LAN 4 - 10 Mbps PoE OUT, zasięg do 280m
    • LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
    • LAN 6 - 10/100 Mbps, zasięg do 100m
    Niezależnie od wybranego trybu pracy swich obsługuje ochronę przed zwarciem PoE oraz przepięciami w celu ochrony urządzeń sieciowych. Port 6 UpLink niezależnie od wybranego trybu pracy nie ma możliwości włączenia zasilania PoE. Pozwala na bezpieczne łączenie różnych segmentów sieci LAN.

    Uwagi:
    • Domyślnie tryb LongRange jest wyłączony
    • Zmiana trybów wymaga restartu zasilania
    • Zaleca się wstępne przetestowanie funkcji przed wdrożeniem
    • Nie ma izolacji portów VLAN - niezakłócona komunikacja pomiędzy wszystkimi portami swicha niezależnie od trybu pracy
    • W przypadku znacznych odległości zalecamy zasilanie switcha napięciem 55V z dedykowanego zasilacza APS-90-550-OF lub z użyciem przetwornicy ASUC-100-550-OF w przypadku zestawów buforowych Odległość transmisji jest związana z używanym kablem, zalecany jest kabel Cat5e/6 Użycie przewodów niskiej jakości lub CCA bezpośrednio wpływa na znaczne zmniejszenie zasięgu oraz ograniczony budżet PoE dostarczony do kamery
    Konstrukcja OF (Open Frame) umożliwa zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposoobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.

    Uwaga: brak zasilacza w zestawie.

    Najważniejsze cechy:
    • możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
    • możliwość transmisji danych na 280m (w trybie Long Range)
    • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
    • możliwość wyłączenia zasilania na wybranych portach PoE
    • wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
    • szeroki zakres napięcia wejściowego (10...56VDC) napięcie wyjściowe = napięcie wejściowe
    • do 70W mocy na porcie LAN_5 PoE IN/OUT
    • do 40W mocy na pozostałych portach PoE
    • zasilany przez złącze śrubowe (Vin) lub z innego switcha PoE PASSIVE (port PoE IN/OUT)
    • możliwość zasilania kaskadowego - jeden xPoE zasila kolejne (port PoE IN/OUT)
    • łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów bardzo
    • niski pobór mocy (<1,5W)
    • niewielkie rozmiary modułu
    Całkowita ilość portów:
    5 Portów PoE, 1 Port UpLink
    Porty PoE OUT
    LAN 1 ... LAN 5 PoE Passive
    Porty PoE IN/OUT
    LAN 5 PoE Passive
    Porty LAN 10/100Mbps
    LAN 1 ... LAN 6
    Porty LAN + PoE OUT 10/100Mbps
    LAN 1 ... LAN 5
    Porty LAN Long Range
    LAN 1 ... LAN 4 - 10Mbps zasięg do 280 m
    Napięcie wejściowe
    10 ... 56 V
    Napięcie wyjściowe PoE
    Vout = Vin
    Maksymalna moc wyjściowa z portu
    PoE Passive LAN 1 ... LAN 4 - 40 W, LAN 5 - 70 W
    Kontrola zasilania na wyjściu
    Przełącznik PoE ON/OFF - pozycje 2...6 (LAN 1...LAN 5)
    Zabezpieczenia przepięciowe
    LAN 1 ... LAN 6
    Zabezpieczenia przeciążeniowe
    LAN 1 ... LAN 4 Zabezpieczenie przeciążeniowe 0,75A LAN 5 Zabezpieczenie przeciążeniowe 1,25A
    Sygnalizacja zasilania
    LED PWR (biały) - obecność zasilania
    Sygnalizacja PoE
    LED LAN 1 ... LAN 5 (czerwony) - obecność zasilania PoE
    Sygnalizacja transmisji
    LED LAN 1 ... LAN 6 (zielony) - link i transmisja danych
    Zakres temperatur pracy
    -25°C...+65°C

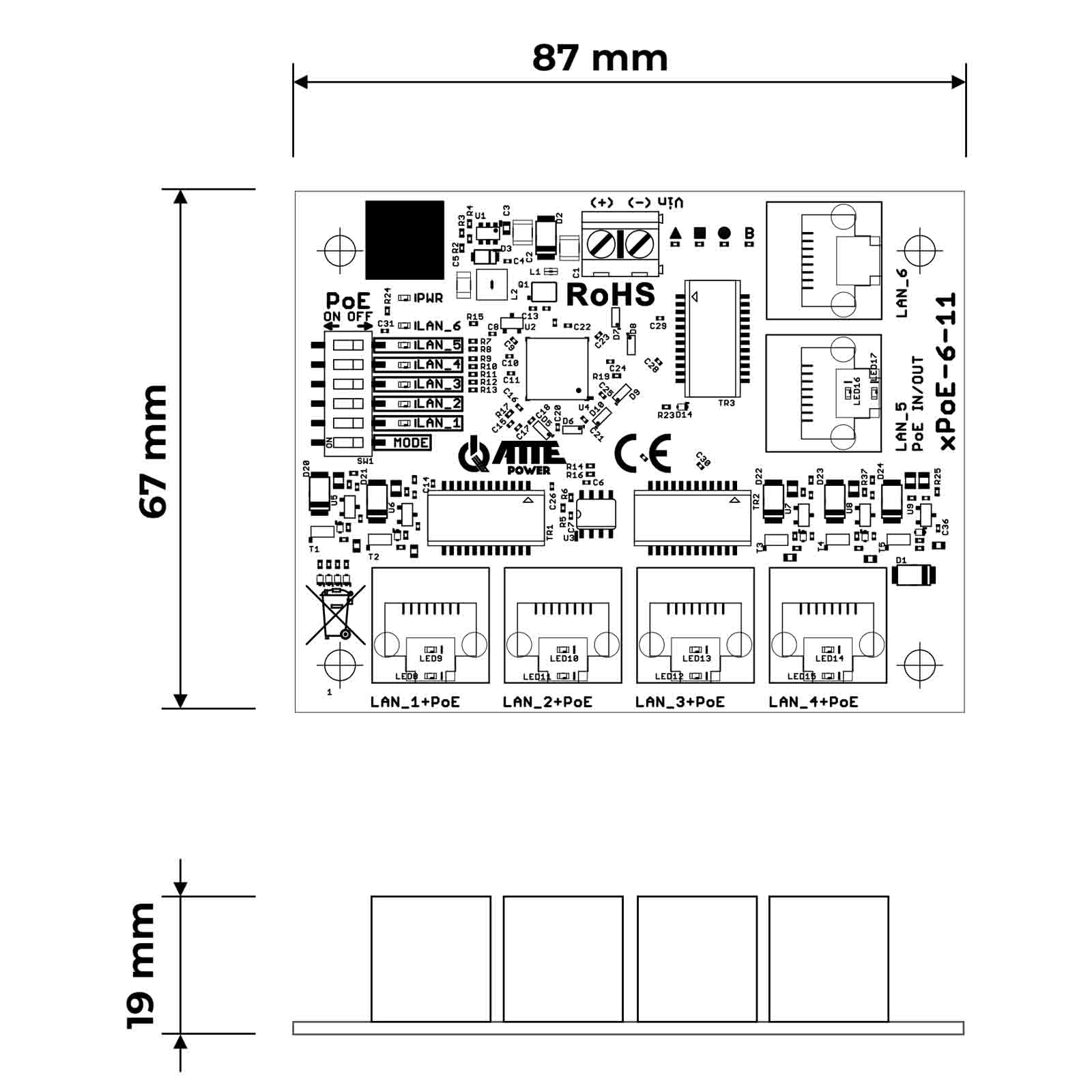

    Wymiary (S x W x G)
    87 x 68 x 19 mm
    Waga
    0,056kg
    Konstrukcja obudowy
    Moduł do zabudowy
    Montaż
    Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm
