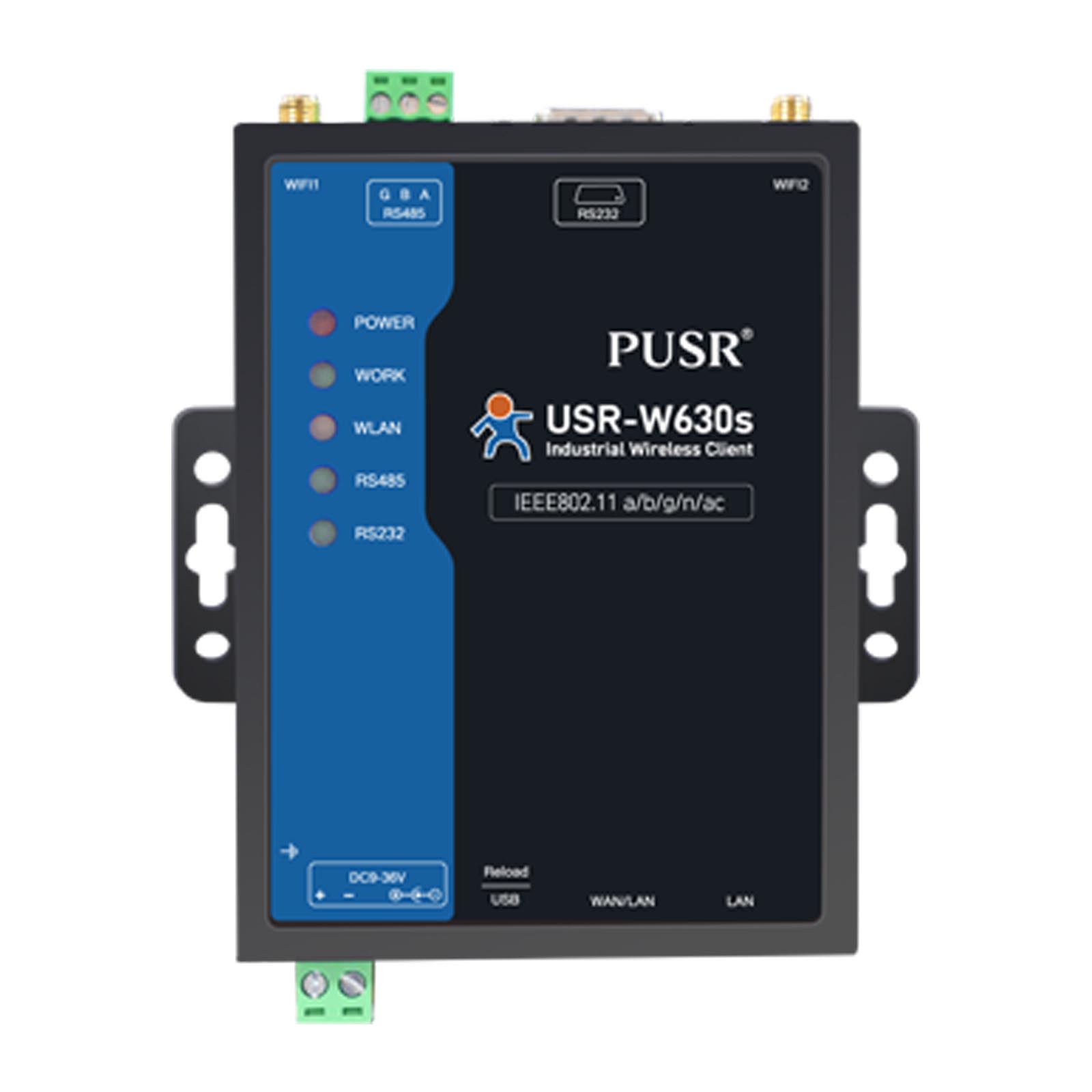

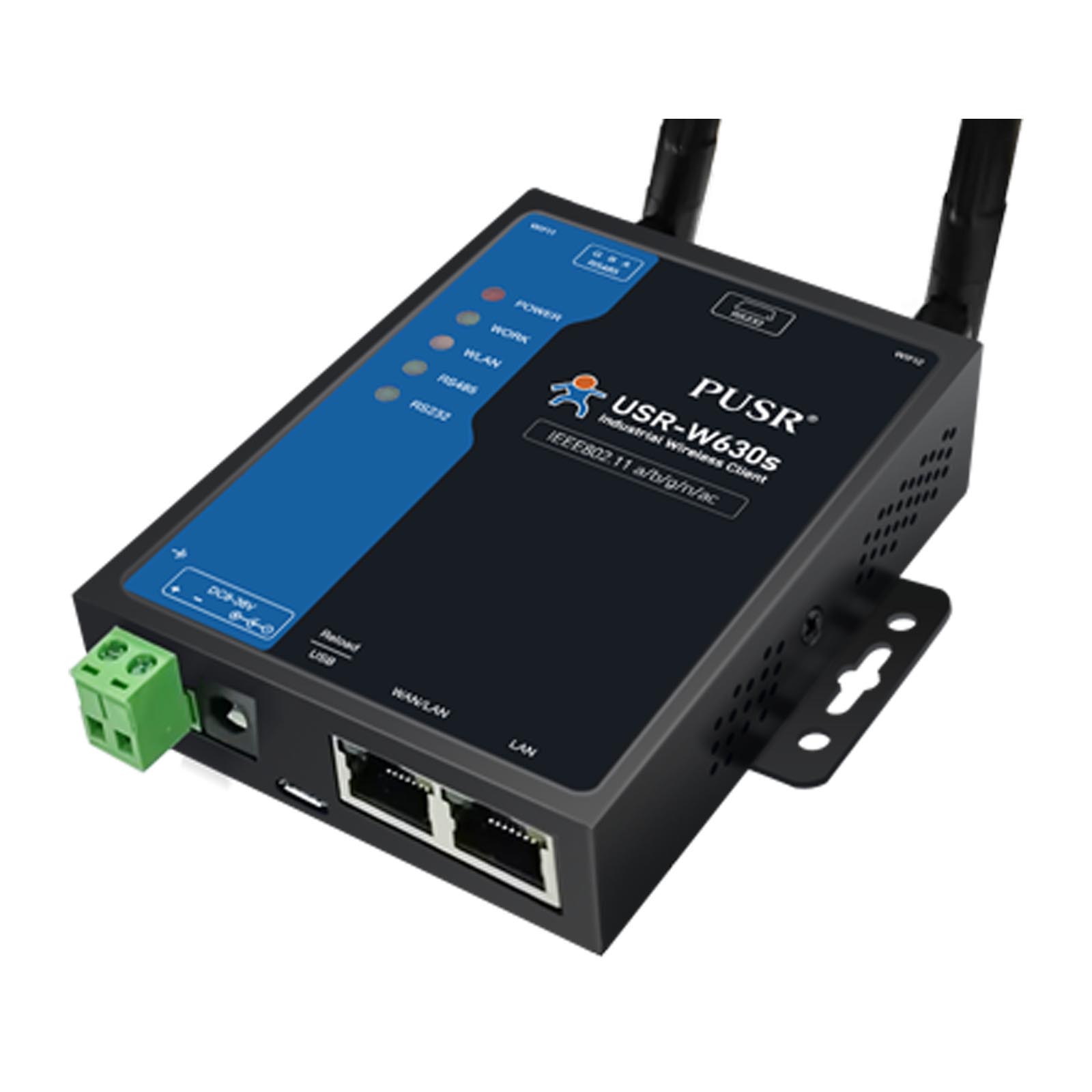

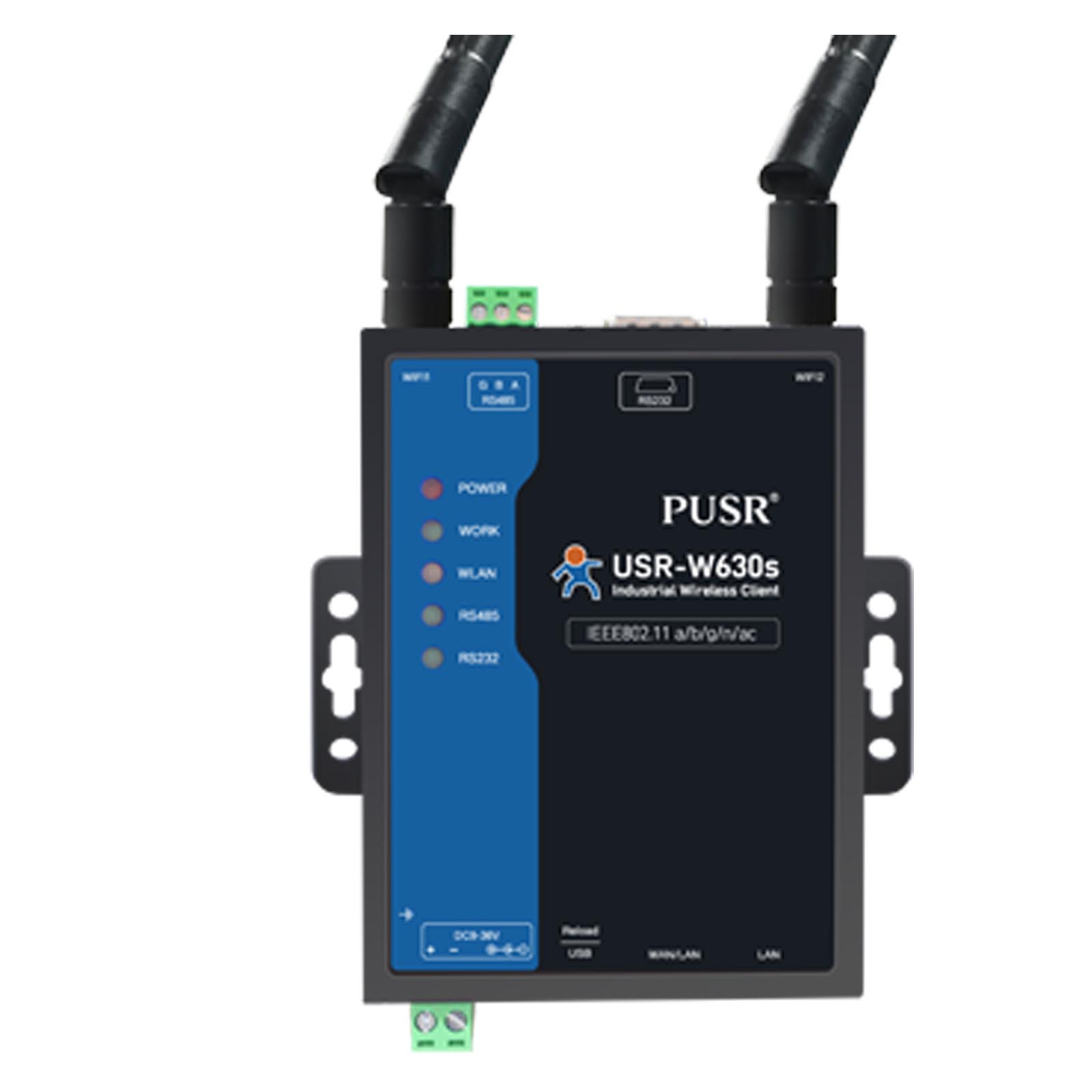

USR-W630s to przemysłowy media konwerter RS232/RS485 na WLAN/LAN na WiFi5 AC1200 w metalowej obudowie. Posiada 2x porty Fast Ethernet (1x WAN/LAN, 1x LAN). Urządzenie zapewnia przeźroczystą transmisję danych. Obsługuje protokół Modbus RTU oraz TCP IP.
USR-W630s to najnowsze dwuzakresowe bezprzewodowe urządzenie klienckie WiFi 5. Urządzenie to wykorzystuje procesor Qualcomm o wysokiej częstotliwości głównej do 650 MHz i zintegrowaną pamięć 1GB DDR, zdolną do szybkiego i wydajnego przetwarzania różnych funkcji produktu. Urządzenie obsługuje WiFi w pasmach 2.4GHz i 5.8GHz z szybkością transmisji do 1267 Mb/s, a także integruje 2x porty RJ45 (1x WAN/LAN, 1xLAN) i 2x porty szeregowe (1x RS232, 1x RS485), umożliwiając transmisję danych między portami szeregowymi, portami Ethernet i WiFi. Może być dobrze stosowany w scenariuszach takich jak automatyka przemysłowa, inteligentne parki, magazynowanie i logistyka, wykrywanie energii i inteligentne górnictwo.
Konwerter Serial/Ethernet na Wi-Fi
Za pomocą USR-W630s można uzyskać transmisję danych między urządzeniami z portem szeregowym, urządzeniami z portem sieciowym i urządzeniami WiFi, a także zdalnie monitorować stan operacyjny urządzeń terenowych.
Układ Qualcomm, dwuzakresowe WiFi
- Wydajny i niezawodny procesor zapewniający stabilną pracę.
- 5.8GHz i 2.4GHz WiFi, oferujące zalety silnej zdolności przeciwzakłóceniowej, dużej prędkości i szerokiego zasięgu. W otwartym środowisku zasięg może sięgać nawet 400 metrów.
Wiele trybów pracy, spełniających różne scenariusze
USR-W630s zapewnia wiele metod pracy sieciowej: AP, STA, AP+STA, AP+LAN, AP+WAN, STA+LAN, STA+WAN. Urządzenie obsługuje również tryb repeatera i bridge'a. Za pomocą różnych metod sieciowych można realizować komunikację danych między urządzeniem portu szeregowego / urządzeniem LAN a zdalnym serwerem / serwerem LAN, co może spełnić złożone wymagania klientów dotyczące aplikacji sieciowych.
Szyfrowanie transmisji danych, większe bezpieczeństwo
- Obsługa szyfrowania SSL/TLS w trybach klienta TCP, klienta HTTP i MQTT.
- Obsługa dwukierunkowego uwierzytelniania certyfikatów.
Obsługa wielu funkcji
- Bramka Modbus: Konwersacja protokołu Modbus RTU/TCP, odpytywanie wielu hostów Modbus.
- Obsługa transparentnej komunikacji danych MQTT/TCP/UDP/HTTP.
- Funkcja Heartbeat Packet: Serwer zdalny może wykryć nieprawidłowe rozłączenie z klientem za pomocą tej funkcji.
- Funkcja pakietów rejestracyjnych: Serwer może identyfikować różnych klientów za pomocą pakietów rejestracyjnych.
Konstrukcja klasy przemysłowej, wysoka niezawodność
- Ochrona EFT: Poziom 3. Chroni urządzenie przed uszkodzeniami spowodowanymi chwilowymi zakłóceniami prądu w obwodzie, takimi jak uderzenie pioruna, przełącznik zasilania itp.
- Ochrona ESD: Poziom 3. Zapobiega uszkodzeniom elektrostatycznym sprzętu, takim jak pył elektrostatyczny, środowisko łuku elektrycznego itp.
- Ochrona przeciwprzepięciowa: Poziom 3. Ochrona urządzeń przed skokami napięcia, takimi jak uderzenie pioruna, przełącznik zasilania itp.
- Watchdog: Sprzętowy i programowy podwójny watchdog zapewniający stabilną pracę bez przestojów.
- Szeroki zakres temperatur pracy: -25 ℃ ~ +75 ℃.
- Szeroki zakres zasilania: 9~36V, zabezpieczenie przed odwrotną polaryzacją.
- Metalowa obudowa: Stopień ochrony IP30.
Zdalne zarządzanie, zawsze i wszędzie
- Protokół SNMP: Użytkownicy mogą zdalnie przeglądać informacje o urządzeniu, modyfikować parametry urządzenia i monitorować informacje o urządzeniu za pośrednictwem protokołu SNMP. Nie ma potrzeby udawania się na miejsce, aby monitorować i konfigurować urządzenia jedno po drugim. Wersja protokołu SNMP obsługiwana przez to urządzenie to V2C i V3.
- Platforma PUSR: USR-W630s współpracuje z platformą PUSR, użytkownicy mogą realizować funkcje zdalnego logowania do strony konfiguracyjnej, debugowania danych i zdalnej aktualizacji oprogramowania układowego. Użytkownicy mogą również monitorować zapis online/offline urządzenia. Dzięki wszystkim powyższym funkcjom użytkownicy mogą wygodnie monitorować i zarządzać urządzeniem.
Zawartość zestawu:
- 1x USR-W630s
- 2x anteny WiFi 5 dBi
- 1x Zasilacz sieciowy
- 1x Kabel szeregowy żeńsko-żeński
Najważniejsze cechy:
- 1x port RS232
- 1x port RS485
- Obsługa standardu 802.11b/g/n/a/ac
- 2x porty Fast Ethernet (1x WAN/LAN, 1x LAN)
- dwuzakresowe WiFi 2,4 GHz i 5.8 GHz
- Zasilanie 9-36V - gniazdo zasilacza (5,5/2,1) + przemysłowe gniazdo zasilania
- Obsługa DHCP, statyczny IP
- Obsługa trybu AP/STA/AP+STA/Bridge
- Złącze SMA anteny zewnętrznej (2x anteny 5dBi w zestawie)
- Szybkość portu szeregowego 1200 bps do 230400 bps, bit kontrolny None, Odd, Even
- Modbus RTU / Modbus TCP IP
- Heartbeat
- Sprzętowy Watchdog
USR-W630s
|
|
Power Supply
|
DC: 9~36V, 2-pin terminal block connector, 5.08mm-2P, reverse polarity protection, surge protection 5.5*2.1 DC jack connector |
Working Current
|
Average: 300mA@12V, max: 900mA @12V |
Serial port
|
No.
|
1 x RS485, 3-pin terminal block connector, 3.81mm-3P 1 x RS232,DB9 male |
Baud rates
|
RS232: 1200/2400/4800/9600/19200/38400/57600/115200/230400 RS485: 1200/2400/4800/9600/19200/38400/57600/115200/230400 |
Data bits
|
7, 8 |
Stop bits
|
1, 2 |
Parity
|
NONE, ODD, EVEN |
Flow Control
|
RS232: Hardware flow control RS485: 485 conflict prevention |
Packaging Interval
|
Range: 0 ~ 1000ms, default: 0ms |
Packaging Length
|
Range: 5 ~ 1460 bytes, default: 1000 bytes |
Ethernet Ports
|
No.
|
2 x Ethernet ports: 1 x WAN/LAN(configurable), 1 x LAN |
Interface
|
RJ45, 10/100 Mbps, compliance with IEEE 802.3, supports auto MDI/MDIX, 1.5KV network isolation transformer protection |
Wi-Fi
|
Standards & Frequency
|
IEEE 802.11b/g/n/ac, 2.4GHz & 5.8G |
Working Mode
|
AP/STA/AP+STA/Bridge |
Data speed
|
867Mbps(5.8GHz) & 300Mbps(2.4GHz) |
MU-MIMO
|
2 x 2 |
Modulation system
|
DSSS(DBPSK.DOPSK,CCK) |
OFDM(BPSK,QPSK,16-QAM,64-QAM,125-QAM,256-QAM)
|
Covering distance
|
2.4G: Coverage radius up to 400 meters 5.8G: Coverage radius up to 200 meters |
Wi-Fi Users
|
16 |
Antenna
|
2 x 5 dBi rod antenna |
Antenna Connector
|
2 x SMA-female |
Physical Property
|
Casing material
|
Metal shell, IP30 protection |
Dimensions
|
110.5*105*26mm(L*W*H,antenna pedestal,terminal block are not included) |
Installation
|
Wall munting, desktop placement |
EMC
|
Surge protection: level 3, IEC61000 ESD protection: level 3, IEC61000 EFT protection: level 3, IEC61000 |
Operating temperature
|
-25℃~+75℃ |
Storage temperature
|
-40℃~+125℃ |
Operating humidity
|
5% ~ 95% RH, non-condensing |
Storage humidity
|
1% ~ 95% RH, non-condensing |
Software Function
|
Network protocols
|
TCP, UDP, HTTP, TLS, MQTT, ARP, DHCP, ICMP, PPPoE, IPv4, DNS, SNMP, NTP, |
Modbus Gateway
|
Modbus RTU/TCP protocol conversion, Modbus multi-host polling |
IP
|
DHCP/StaticIP |
MQTT
|
Standard MQTT protocol, 16 subscription topics and 16 publish topics |
Registration packet
|
√ |
Heartbeat packet
|
√ |
IOT PLATFORMS
|
AWS IOT, Alibaba cloud, PUSR cloud |
User Configuring
|
Web console(HTTP), AT command |
Others
|
Reload
|
Pinhole reset button, press and hold for 3~15 to reset to factory settings |
Indicators
|
1 x RS485, 1 x RS232, 1x WLAN, 1 x RUN, 1 x PWR |
Ground protection
|
Screw |
APPROVALS
|
Regulatory
|
CE/RED, RoHS, WEEE, FCC |
|
