ATTE IPUPS-16-20-R5U0 to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 16 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

• Domyślnie tryb LongRange jest wyłączony
• Zmiana trybów wymaga restartu zasilania
• Zaleca się wstępne przetestowanie funkcji przed wdrożeniem
• Nie ma izolacji portów VLAN - niezakłócona komunikacja pomiędzy wszystkimi portami swicha niezależnie od trybu pracy
• W przypadku znacznych odległości zalecamy zasilanie switcha napięciem 55V z dedykowanego zasilacza APS-90-550-OF lub z użyciem przetwornicy ASUC-100-550-OF w przypadku zestawów buforowych
• Odległość transmisji jest związana z używanym kablem, zalecany jest kabel Cat5e/6 Użycie przewodów niskiej jakości lub CCA bezpośrednio wpływa na znaczne zmniejszenie zasięgu oraz ograniczony budżet PoE dostarczony do kamery

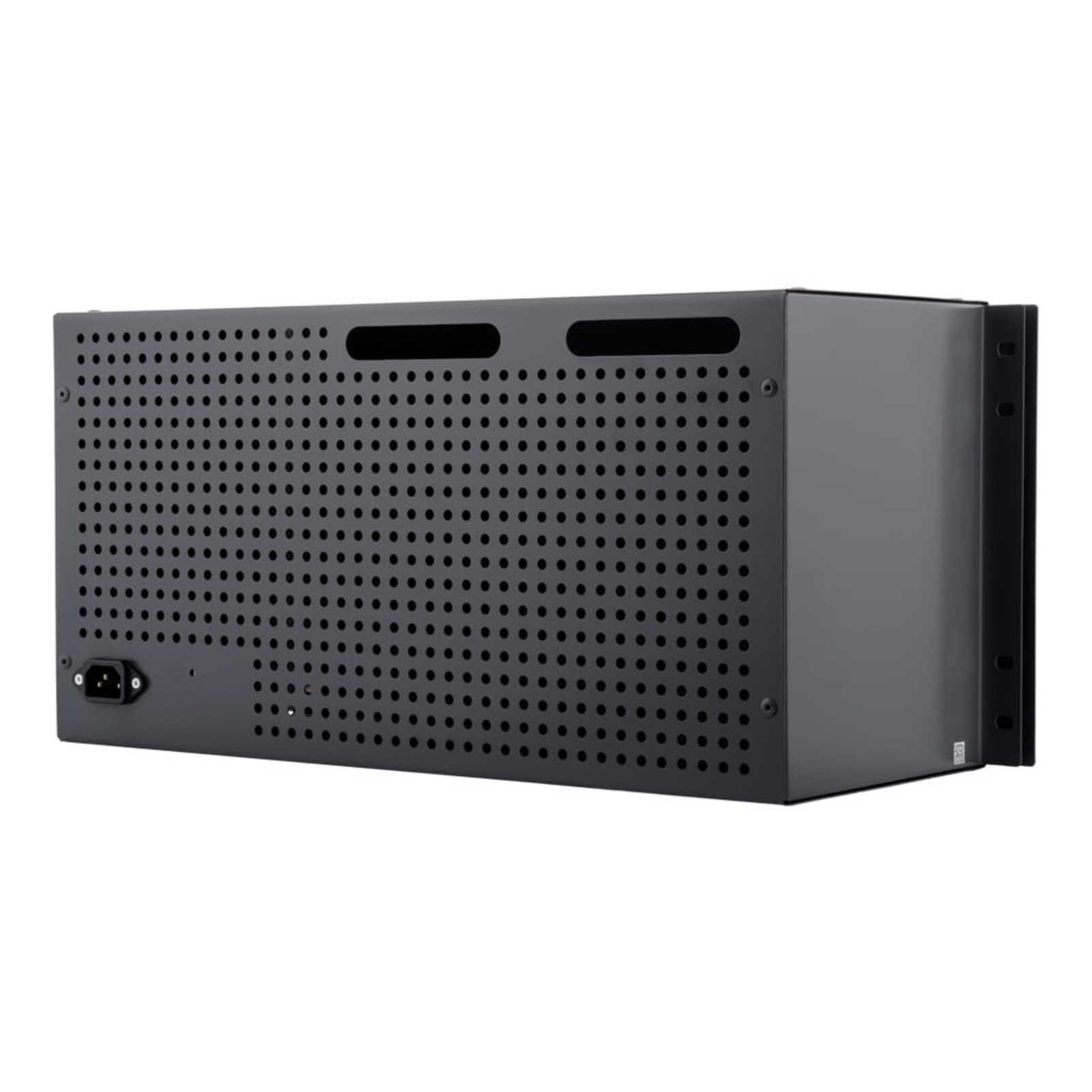

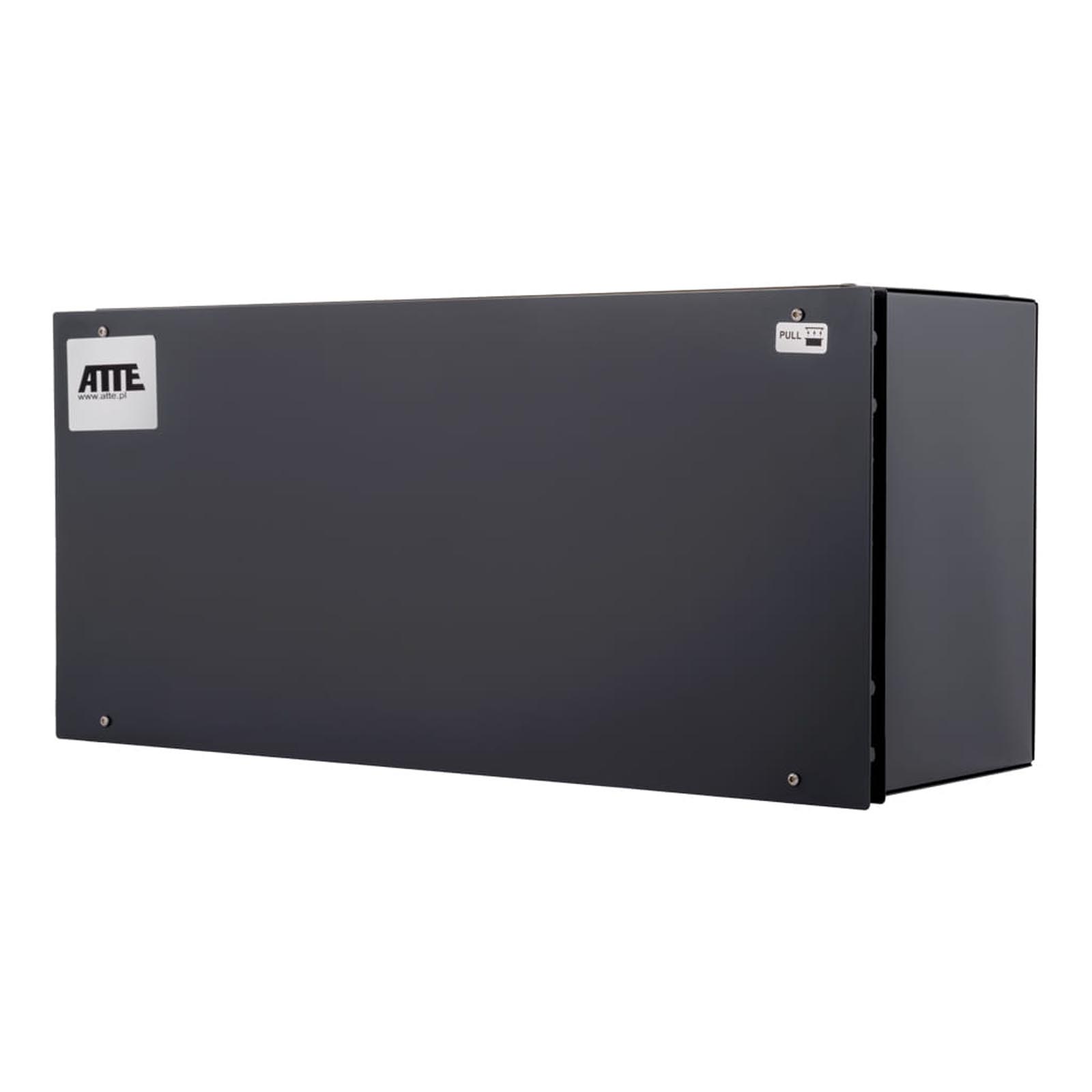

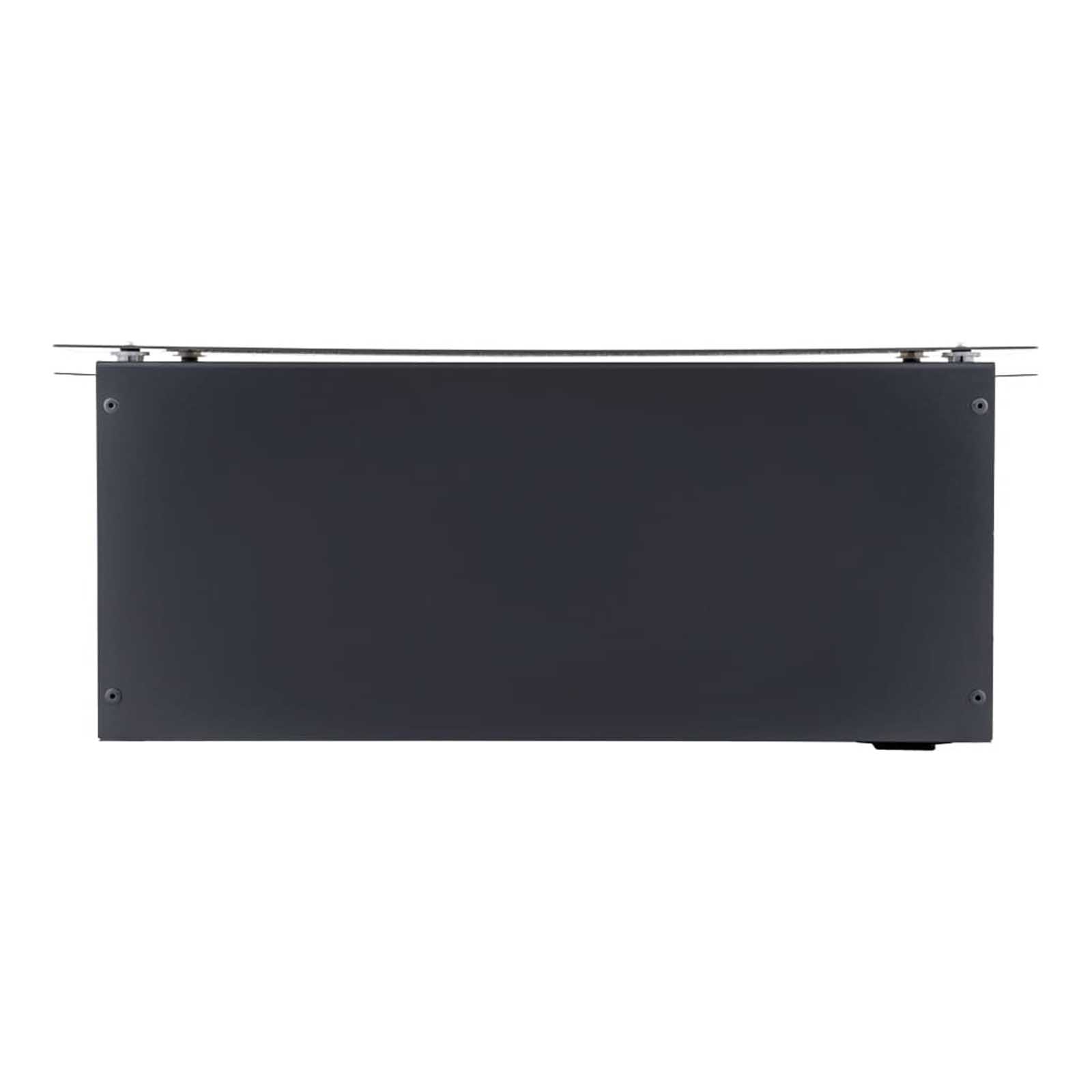

Obudowa ABOX-R5U0 pozwala na zabudowę w szafie teletechnicznej RACK pełnej oferty produktowej ATTE, dedykowanej dotychczas dla obudów wewnętrzny i zewnętrznych serii ABOX. Przemyślana i unikatowa na polskim rynku konstrukcja, umożliwia montaż w jednej obudowie urządzeń, wraz z zasilaniem buforowym i akumulatorami. Korpus produkowany jest z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Oba elementy lakierowane proszkowo na półmatowy, grafitowy kolor RAL 7024. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. ABOX-R5U0 posiada specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

Uwaga: brak akumulatorów w zestawie; pokrywa obudowy - aby ściągnąć pociągnij pokrywę do siebie (PULL); pokrywa obudowy - aby zamontować "wciśnij" pokrywę naprowadzając czarne uchwyty do białych gniazd montażowych (PUSH).

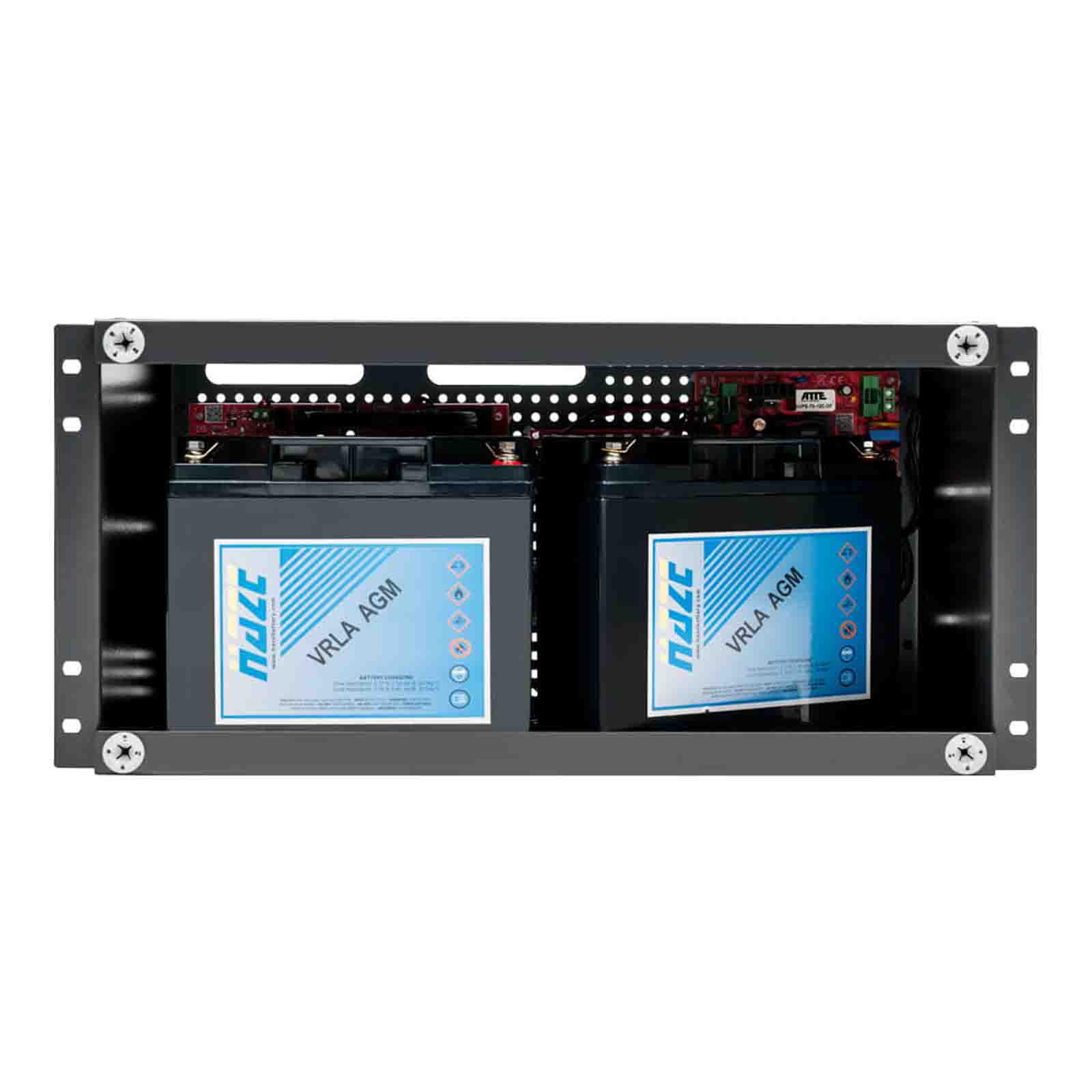

Zestaw zawiera:

• 1x obudowa ABOX-R5U0
• 2x zasilacz AUPS-70-120-OF
• 2x przetwornica ASUC-100-480-OF
• 2x switch xPoE-10-20A-OF

Najważniejsze cechy:

ATTE IPUPS-16-20-R5U0
Porty LAN	16x portów RJ45 PoE (10/100Mbps) 2x porty RJ45 UpLink (10/100/1000Mbps)
Funkcje portów	xPoE-10-20-OF LAN 1 ... LAN 8: WYJŚCIE PoE - do odbiorników PoE PASSIVE (do 40W) oraz 802.3af (do15.4W), 802.3at (do30W) xPoE-10-20-OF LAN G1, LAN G2 UpLink Gigabit (bez zasilania PoE)
Akumulator	2x akumulator żelowy lub AGM 12V / 18Ah
Napięcie wyjściowe zasilacza	12V DC +/-15%
Napięcie wyjściowe PoE	48V DC +/-2%
Moc zasilacza	2x 72W
Sprawność	90% @120W
Napięcie wejściowe	190 ... 260V AC, 50Hz
Prąd ładowania akumulatora	1A lub 2A (wybierane zworą JP1)
Zabezpieczenia wejścia zasilacza	Bezpiecznik topikowy zwłoczny 3.15A
Zabezpieczenie wyjścia zasilacza	Zasilanie sieciowe: Elektroniczne zabezpieczeni przeciążeniowe na poziomie 9A (po zwarciu może być wymagany restart zasilacza) Praca akumulatora: Bezpiecznik topikowy zwłoczny 6.3A
Zabezpieczenia portów	LAN 1 ... LAN 8, Vin Zabezpieczenie przeciwprzepięciowe LAN 1 ... LAN 8: Zabezpieczenie przeciwzwarciowe 0.75A z auto powrotem
Zabezpieczenie obwodu akumulatora	Zabezpiecznie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem: Bezpiecznik topikowy 6.3A Zabezpieczenie przed głębokim rozładowaniem:  Odłączenie akumulatora dla napięcia poniżej 10.2V z automatycznym powrotem po podaniu napięcia sieciowego
Sygnalizacja pracy	AUPS-70-120-OF: LED1 (żółta) - obecność napięcia sieci LED2 (zielona) - obecność napięcia wyjściowego LED3 (czerwona) - ładowanie akumulatora xPoE-10-20-OF: Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie
Wyjścia techniczne	AUPS-70-120-OF: OUF – brak napięcia +DC_OUT ACF – brak napięcia AC Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)
Uruchomienie przy braku zasilania AC	Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
Kontrola zasilania na portach	xPoE-10-20-OF: Przełącznik PoE ON/OFF - pozycje 1 ... 8 (LAN1 ... LAN 8) PoE WYŁĄCZONE na porcie - przełącznik w pozycji OFF PoE WŁĄCZONE na porcie - przełącznik w pozycji ON
Obudowa	Blacha stalowa i aluminium, kolor grafitowy (RAL7024)
Montaż	Szafa RACK 19", śruby M6 (w zestawie)
Stopień ochrony	IP20
Temperatura pracy	-10°C~40°C
Wymiary (szer./dł./wys.)	400 x 140 x 220 mm
Zawartość zestawu	obudowa: ABOX-R5U0 2x zasilacz: AUPS-70-120-OF 2x przetwornica: ASUC-100-480-OF 2x switch: xPoE-10-20-OF
Waga	3.5 kg
