ATTE IPUPS-17-11-H to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 17 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii.

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, zasięg do 100m
• LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
• LAN 6 - 10/100 Mbps, zasięg do 100m

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, zasięg do 280m
• LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
• LAN 6 - 10/100 Mbps, zasięg do 100m

• Domyślnie tryb LongRange jest wyłączony
• Zmiana trybów wymaga restartu zasilania
• Zaleca się wstępne przetestowanie funkcji przed wdrożeniem
• Nie ma izolacji portów VLAN - niezakłócona komunikacja pomiędzy wszystkimi portami swicha niezależnie od trybu pracy
• W przypadku znacznych odległości zalecamy zasilanie switcha napięciem 55V z dedykowanego zasilacza APS-90-550-OF lub z użyciem przetwornicy ASUC-100-550-OF w przypadku zestawów buforowych
• Odległość transmisji jest związana z używanym kablem, zalecany jest kabel Cat5e/6 Użycie przewodów niskiej jakości lub CCA bezpośrednio wpływa na znaczne zmniejszenie zasięgu oraz ograniczony budżet PoE dostarczony do kamery

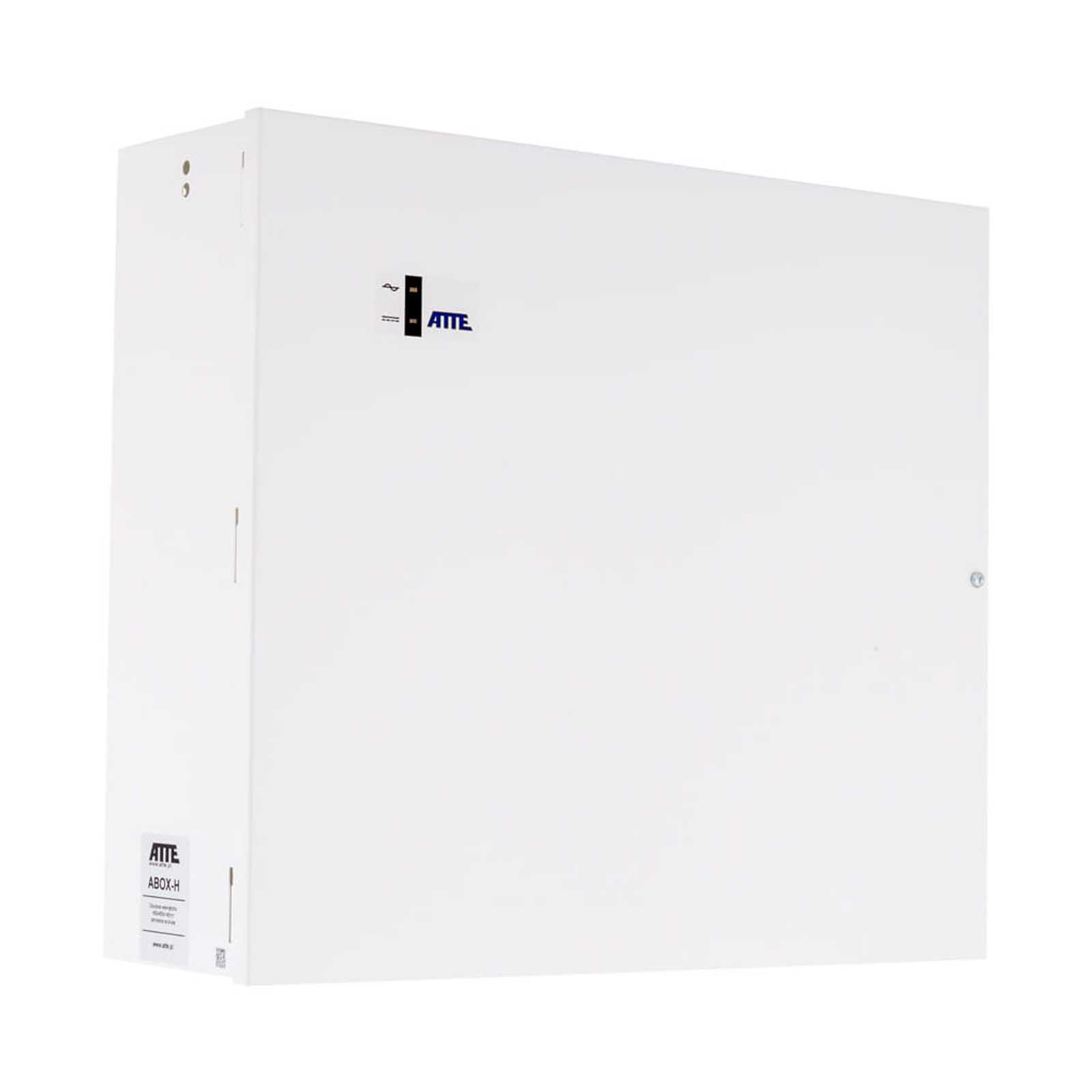

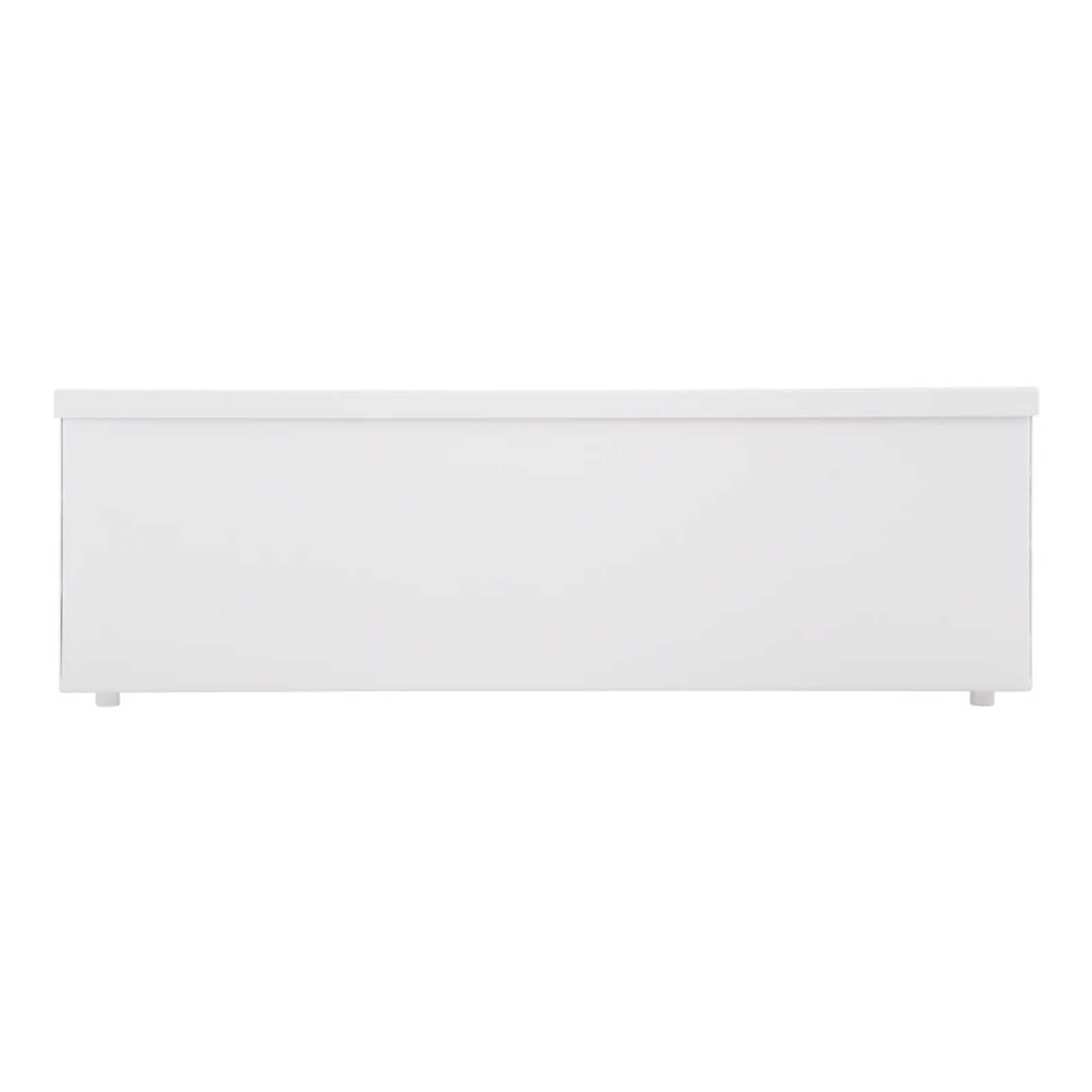

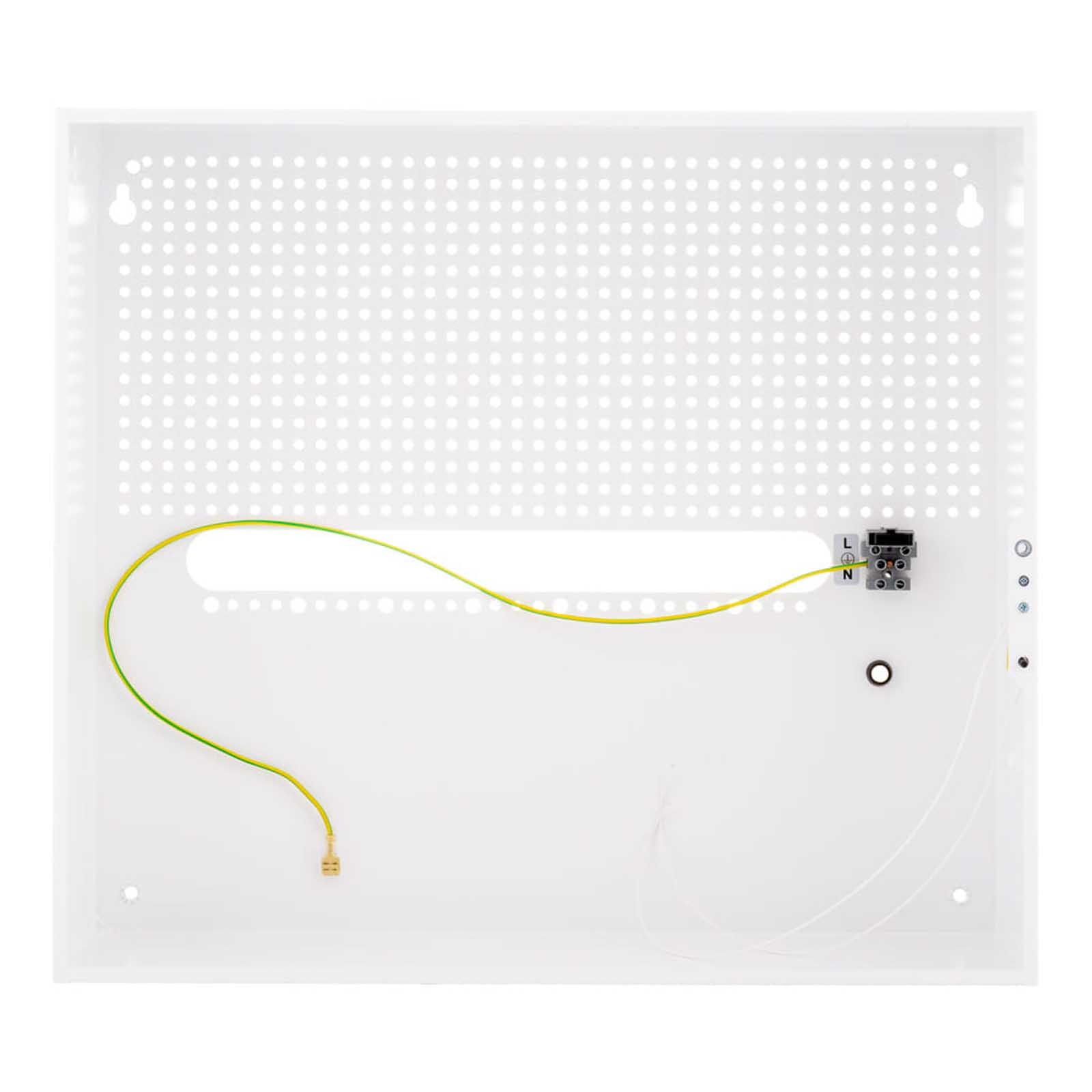

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

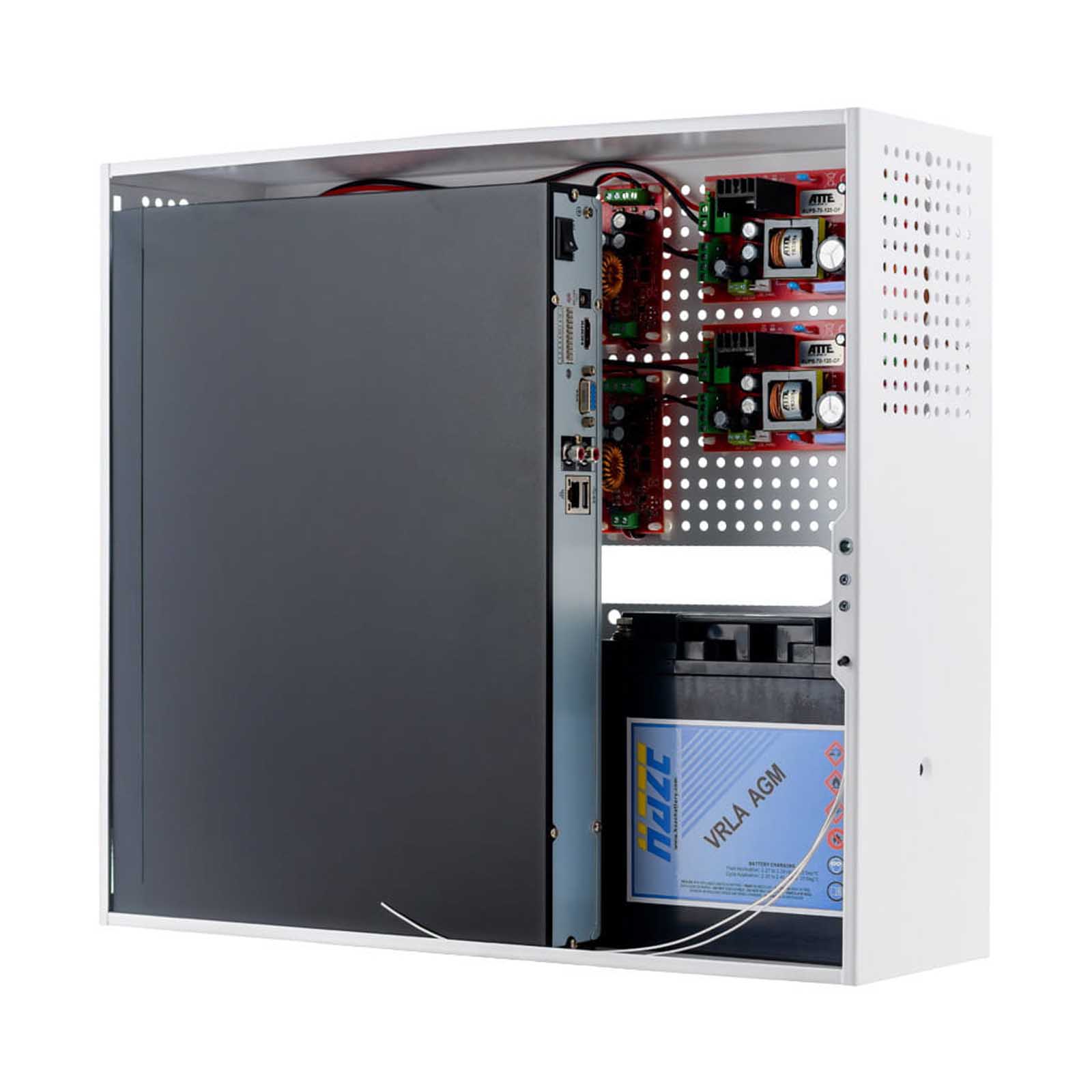

Uwaga: brak akumulatorów w zestawie. Maksymalne wymiary rejestratora montowanego wewnątrz obudowy razem z 2xAKU 18Ah: 390 x 390 x 60 mm.

Zestaw zawiera:

• 1x obudowa ABOX-H
• 2x zasilacz AUPS-70-120-OF
• 2x przetwornica ASUC-100-480-OF
• 4x switch xPoE-6-11-OF

Najważniejsze cechy:

ATTE IPUPS-17-11-H
Porty	17x portów RJ45 PoE (10/100Mbps) 1x port RJ45 UpLink (10/100Mbps)
Tryby pracy	Standard: LAN_1 ~ LAN_6 zasięg 100m (10/100Mbps) Long Range: LAN_1 ~ LAN_4 zasięg 250m (10Mbps) LAN_5 ~ LAN_6 zasięg 100m (10/100Mbps)
Typ zasilacza	buforowy
Moc wyjściowa	144W
Sprawność	90% @ 60W
Zakres napięcia wejściowego	180~240V AC
Napięcie wyjściowe zasilacza	24V +/- 15%
Napięcie wyjściowe zasilania kamer	48V +/- 3%
Zabezpieczenie przed zwarciem wyjść PoE	Bezpiecznik elektroniczny LAN_1~LAN_4 - 0,75A LAN_5 - 1,2A
Zabezpieczenie przed zwarciem wyjścia zasilacza	Zabezpiecznie elektroniczne
Pojemność stosowanego akumulatora	2x 18Ah
Prąd ładowania akumulatora	1,5A, 2A, 3A lub 4A wybierane zworkami
Zabezpieczenie obwodu akumulatora	F6,3A bezpiecznik F1
Zabezpieczenie akumulatora	Odłączanie akumulatora przy napięciu poniżej 20,4V
Zakres temperatury pracy	-10°C ~ 40°C
Obudowa	Metalowa, kolor biały
Montaż	Otwory montażowe 6mm
Stopień ochrony	IP20
Waga	7kg
Wymiary (szer./dł./wys.)	400 x 450 x 140 mm
